Zobrazovač hodnot RS485, SMI2-G - zelený
Kód: 101387Související produkty
Detailní popis produktu
Displej SMI2 – RS485 lze použít pro velké množství úkolů. Například pro jednoduché řídicí systémy bez vlastního displeje mohou být důležitá data z PLC nebo I / O modulů pro diagnostické účely zobrazena prostorově úsporným způsobem. Modul SMI2 lze také nainstalovat na dálkové ovládací panel, aby se zobrazily potřebné řídicí hodnoty v blízkosti obsluhy. Displeje lze rychle a snadno integrovat do stávající sítě pomocí přiloženého konfiguračního softwaru.
Základní vlastnosti
- Může být použit jako Modbus Master nebo Slave
- Zobrazuje hodnoty v komunikaci RS 485
- Podpora několika typů proměnných: int, word, float, string
- Zobrazuje alarm pro hodnoty mimo zadaný rozsah
- Podporované protokoly: Modbus RTU / ASCII
Technická data
| Napájení | 12 / 24 (10,5 … 30) V DC |
| Vlastní spotřeba | ≤ 1,5 W |
| Protokoly | ModBus RTU / ASCII, akYtec (Master / Slave) |

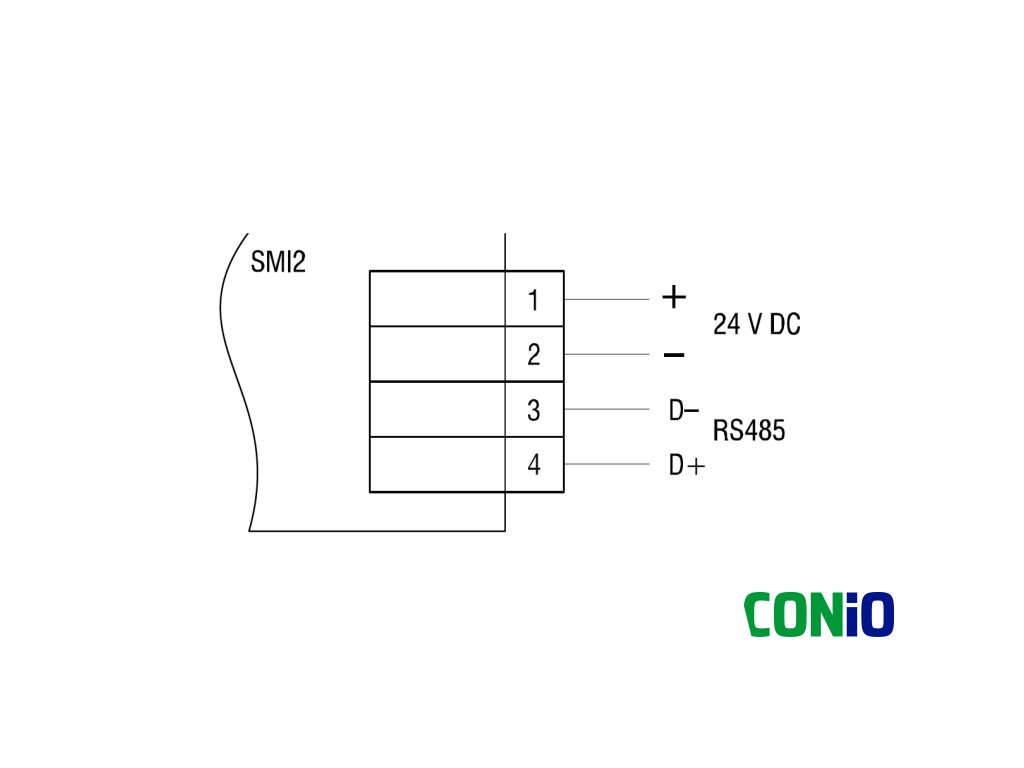

| Interface | RS485 (2-vodičové) |
| Přenosová rychlost | 2,4 … 115,2 kBit / s |
| Displej | 7-segmentový LED |
| Počet míst | 4-místný |
| Výška znaku | 14 mm |
| Barva displeje | červená nebo zelená |
| Krytí | IP65 (displej) / IP20 (konektor) |
| Rozměry / Hmotnost | 48 x 26 x 65 mm / 30 g |
| Montážní otvor | ∅ 22,5 mm |
| Třída ochrany | III |
| Rozsah teplot | -30…+70°C (pracovní) / -40…+80°C (skladování) |
| Vlhkost vzduchu | do 80% (nekondenzující) |

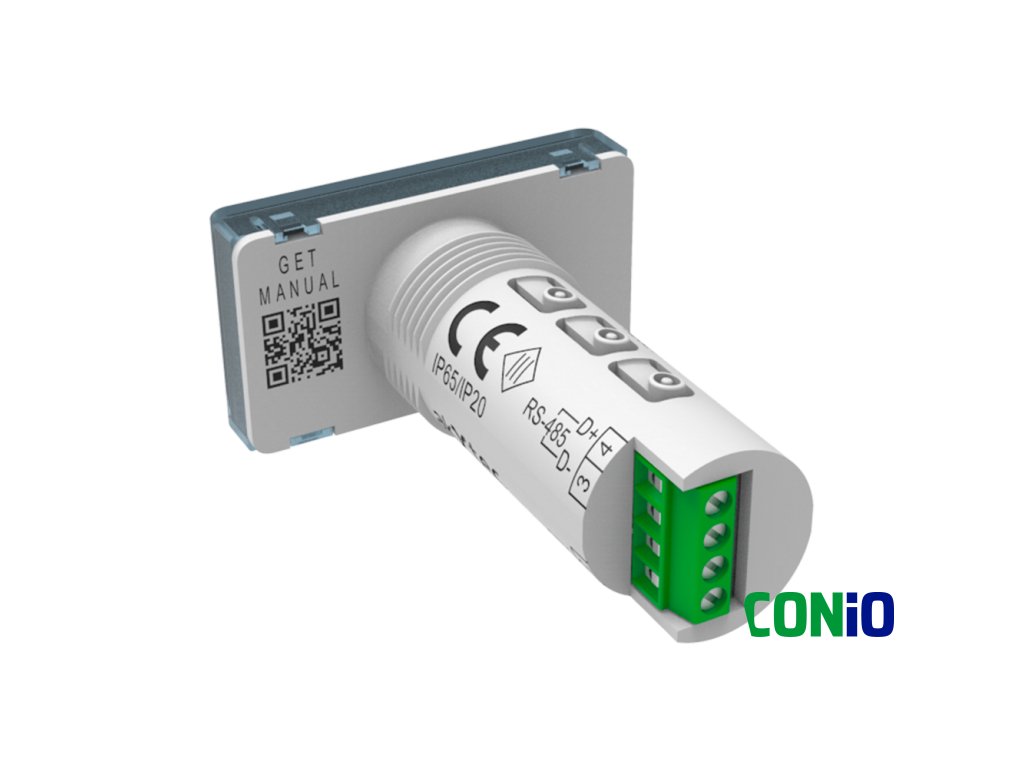

SMI2 je univerzální zobrazovací jednotka pro sledování průmyslových procesů. Má rozhraní RS485 a naměřené hodnoty mohou být zobrazeny až čtyřmi číslicemi. SMI2 má kompaktní, standardizovaný design s instalací do standardního vrtání 22,5 mm. To umožňuje rychlou a snadnou instalaci kdy i více displejů může být instalováno přímo do dveří rozvaděče nebo na panel.
Lze jej použít jako pomocný zobrazovací displej pro vzdálená pracoviště nebo přímo na u procesu na dveřích rozvaděče. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.
Doplňkové parametry
| Kategorie: | Zobrazovače pro rozhraní RS485 |
|---|---|
| Hmotnost: | 0.08 kg |
| ? Napájení: | 24 VDC |
| ? Barva: | zelená |
| ? Počet znaků: | 4 |
| ? Výška znaku: | 14 mm (čitelnost do 5m) |
| ? Vstup: | RS485 (Modbus RTU/ASCII) |
| ? Způsob montáže: | do panelu |
| ? Montážní rozměr: | kruhový otvor 22mm |
-
Produktový leták SMI2 (689.1 kB)
-
Návod pro obsluhu SMI2 (1.2 MB)
-
Software pro konfiguraci SMI2 (748.5 kB)
