Vícebarevný zobrazovač hodnot RS485, SMI2-M

Detailní popis produktu

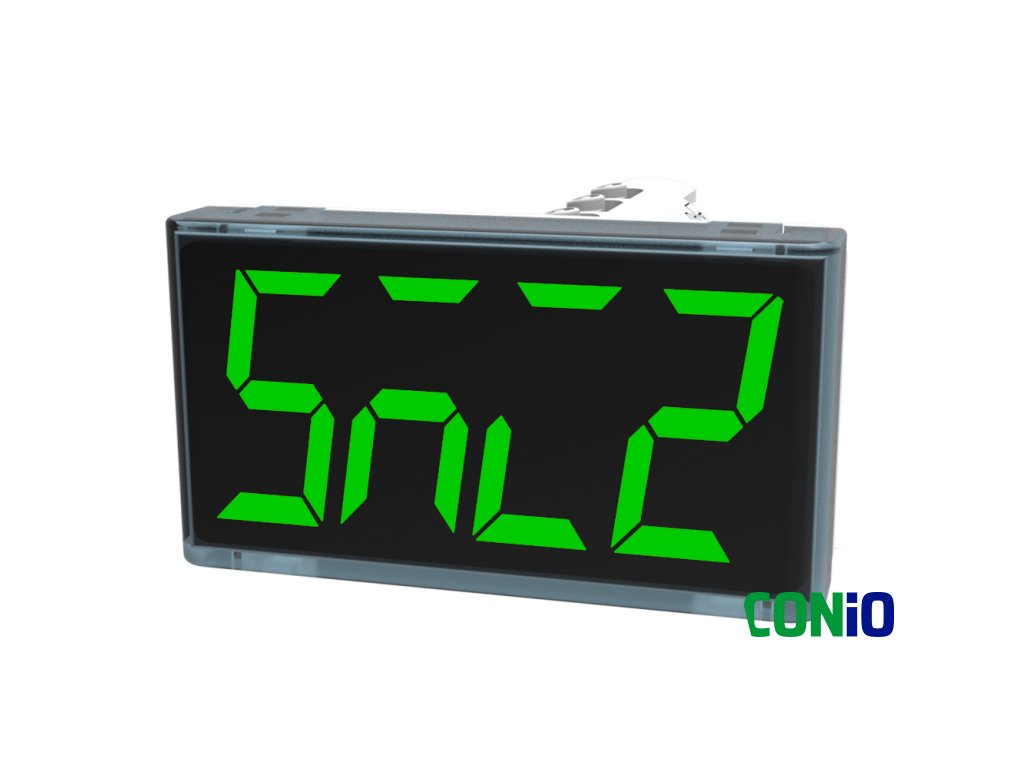

SMI2-M je zobrazovač hodnot RS485 pomocí protokolu Modbus RTU/ASCII. Lez jej využít pro velké množství úkolů, jako například pro jednoduché řídicí systémy bez vlastního displeje, kde mohou být důležitá data z PLC nebo I/O modulů pro diagnostické účely zobrazena tímto prostorově úsporným způsobem. Vícebarevný zobrazovač SMI2-M lze také nainstalovat na místní ovládací panely, pro zobrazení potřebných hodnoty v blízkosti obsluhy. Tyto displeje lze rychle a snadno integrovat do stávající sítě pomocí přiloženého konfiguračního softwaru.

Základní vlastnosti

• Zobrazuje hodnoty v komunikaci RS 485
• Napájení 24 (10…48) VDC
• Podporuje komunikační protokol Modbus RTU/ASCII
• V síti Modbus může být použit v režinu Master / Slave nebo Spy
• Programování přes MicroUSB
• Zobrazení proměnných typu: INT, DINT, WORD, DWORD, REAL, STRING, Portrait , Time
• Lineárně škálovatelná zobrazovaná hodnota s možností nastavení desetinné tečky
• Režim blikání, ztmavování a změna barev a dalších parametrů je možná přes Modbus registry
• Ovládání jasu displeje

Technická data

Použití a montáž

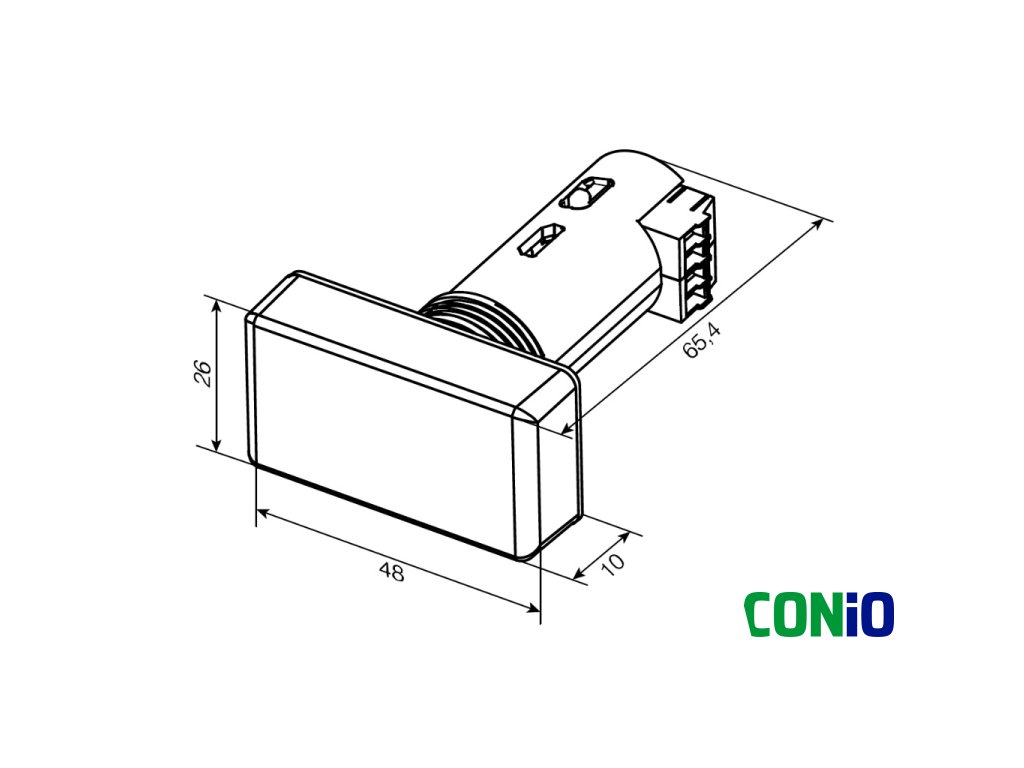

SMI2 je univerzální zobrazovací jednotka pro sledování průmyslových procesů. Má rozhraní RS485 a naměřené hodnoty mohou být zobrazeny až čtyřmi číslicemi. SMI2 má kompaktní, standardizovaný design s instalací do standardního vrtání 22,5 mm. To umožňuje rychlou a snadnou instalaci kdy i více displejů může být instalováno přímo do dveří rozvaděče nebo na panel.

Lze jej použít jako pomocný zobrazovací displej pro vzdálená pracoviště nebo přímo na u procesu na dveřích rozvaděče. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.

Provozní režimy SMI2-M

Režim Master
Zobrazovač funguje jako nadřazené zařízení, které se dotazuje jiných zařízení a zobrazuje hodnotu jednoho z jeho parametrů. To umožňuje zobrazení údajů ze zařízení, které může pracovat pouze v režimu slave, jako je například regulátor TRM. Změny barvy a blikání indikátoru jsou řízeny vestavěnou logikou indikátoru podle nastavení uživatele.

Režim Slave
Displej zobrazuje hodnotu přijatou z nadřazeného zařízení (např. PLC nebo PR200). Změna barvy a blikání indikátoru může nastat buď příkazem z nadřazeného zařízení (dle jeho programu), nebo vestavěnou logikou SMI2-М. Na jednu sběrnici RS-485 lze připojit více zobrazovačů SMI2.

Režim Spy
Spy režim umožňuje indikátoru připojit se na sběrnici, kde je již přítomno nadřazené zařízení, a "odposlouchat" provoz, čekat na požadavky nebo odpovědi se specifikovanými parametry (adresa zařízení, funkční kód, adresa registru). To umožňuje použití zařízení ve stávajících systémech, kde není možná rekonfigurace zařízení. Dalším případem použití pro tento režim je synchronní aktualizace dat na více indikátorech pomocí vysílání z hlavního zařízení na adresu 0. Každému indikátoru je v poslouchaném požadavku přiřazeno individuální číslo registru, což umožňuje každému zařízení extrahovat své vlastní údaje z vysílaného požadavku.

 Konfigurační Software akYtec TOOL PRO je volně dostupný zde.
