    Domů / Zobrazovače / Univerzální zobrazovače / ITP17, 3-barevný univerzální zobrazovač teploty a signálů 4-20mA, 0-10V

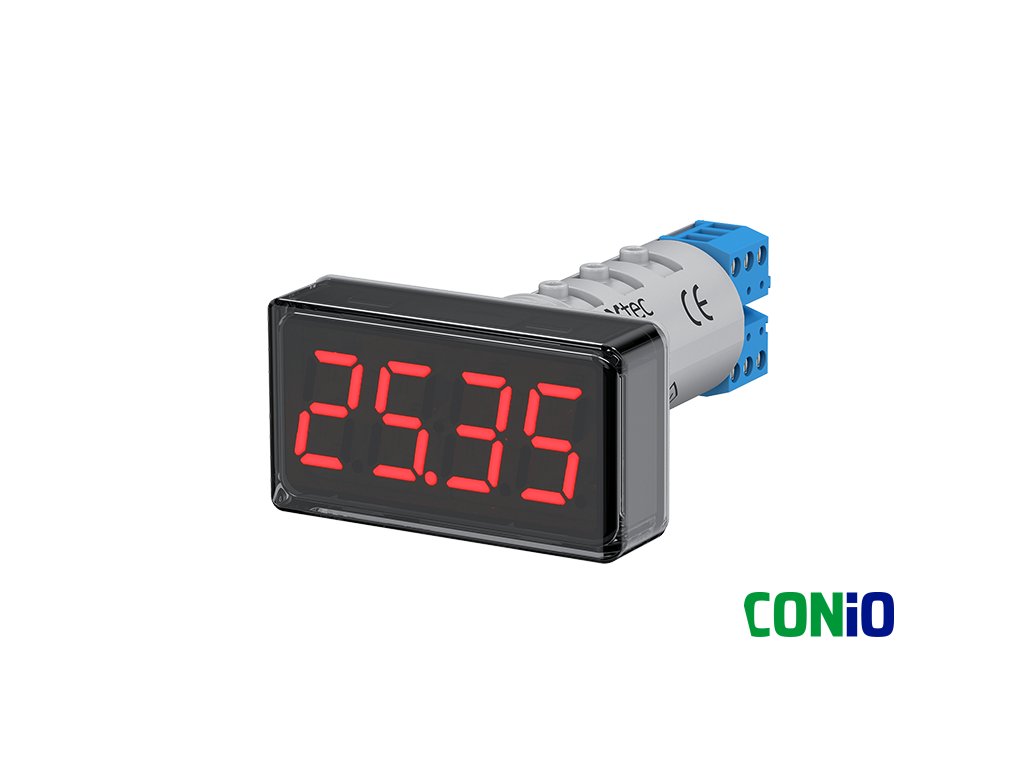

    ITP17, 3-barevný univerzální zobrazovač teploty a signálů 4-20mA, 0-10V

    Kód: 149534
    Neohodnoceno
    Značka: akYtec GmbH
    itp17 multikolor univerzalni zobrazovac proud napeti teplota conio.cz
    2 380 Kč 2 880 Kč včetně DPH
    Skladem
    Možnosti doručení

    Univerzální zobrazovač procesních signálů 0(4)-20mA, 0(2)-10V, signálů teploty RTD, TC a PYTOMETRŮ.

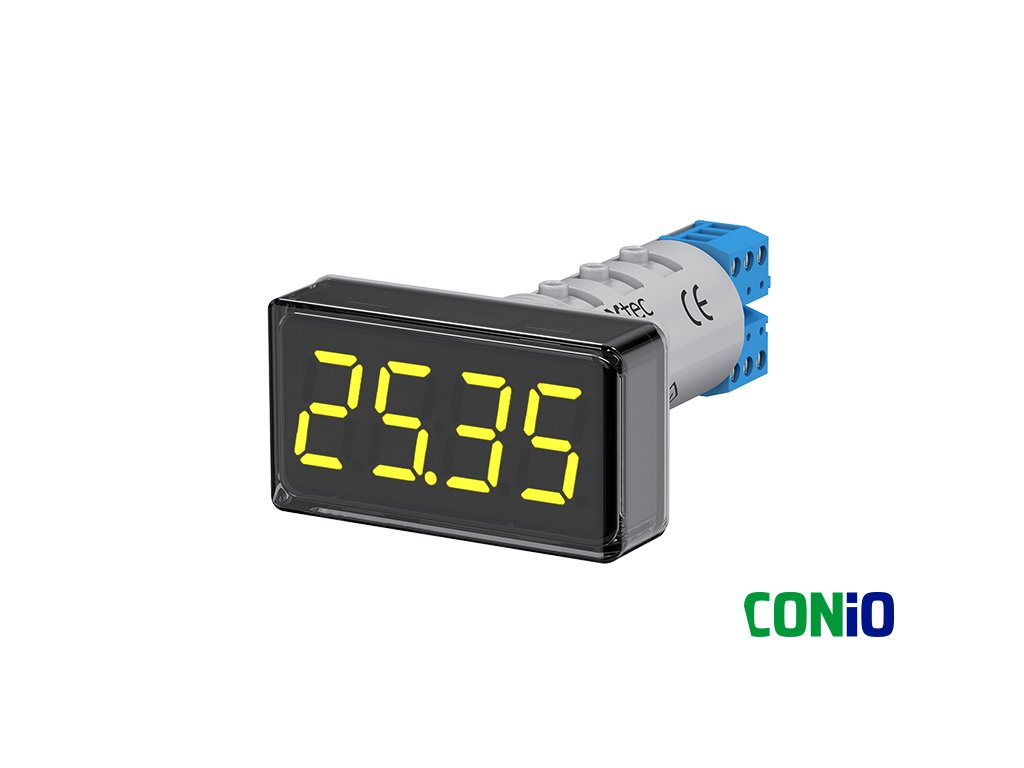

    3-baretvný LED displej červená/žlutá/zelená, 4-místný, 7-segmentový, škálovatelný s nastavitelnou desetinnou tečkou.
    Programování přes MicroUSB.
    Velmi rychlá instalace díky montáži do kruhového otvoru s průměrem 22mm.
    Digitální NPN výstup 200mA/42VDC.

    Číselný rozsah zobrazení pokrývá všechny běžné průmyslové aplikace jako např. zobrazení: otáček, průtoku, tlaku, teploty, rychlosti, vzdálenosti, výšky hladiny či objemu nádrží. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.



    Software pro konfiguraci volně ke stažení zde.



    Detailní informace

    Detailní popis produktu

    Univerzální zobrazovač ITP14-G - základní vlastnosti

    • Měření a zobrazení široké škály signálů
      • U/I signály: 0-5mA, 0-20mA, 4-20mA, 0-1V, 0-10V, 2-10V, -50...+50mV
      • TC: L,K,J,N,T,S,R,B,A-1,A-2,A-3
      • RTD: Pt50, Pt100, PT500, Pt1000, Cu50, Cu100, Cu500, Cu1000 a další
      • Pyrometry: RK-15, RK-20, RS-20, RS-25
    • 3-barevný, 4-místný LED displej
    • Zobrazována hodnota od -999 do 9999
    • Volitelné nastavení desetinné tečky
    • Digitální filtr
    • Funkce druhé odmocniny (pro speciální snímače)
    • Řízení procesu ON/OFF pomocí výstupu NPN se zatížitelností 200mA/42VDC
    • Výstup je spínaný podle logiky: ohřev, chlazení, alarm mimo nastavené limity nebo alarm mezi nastavenými limity.

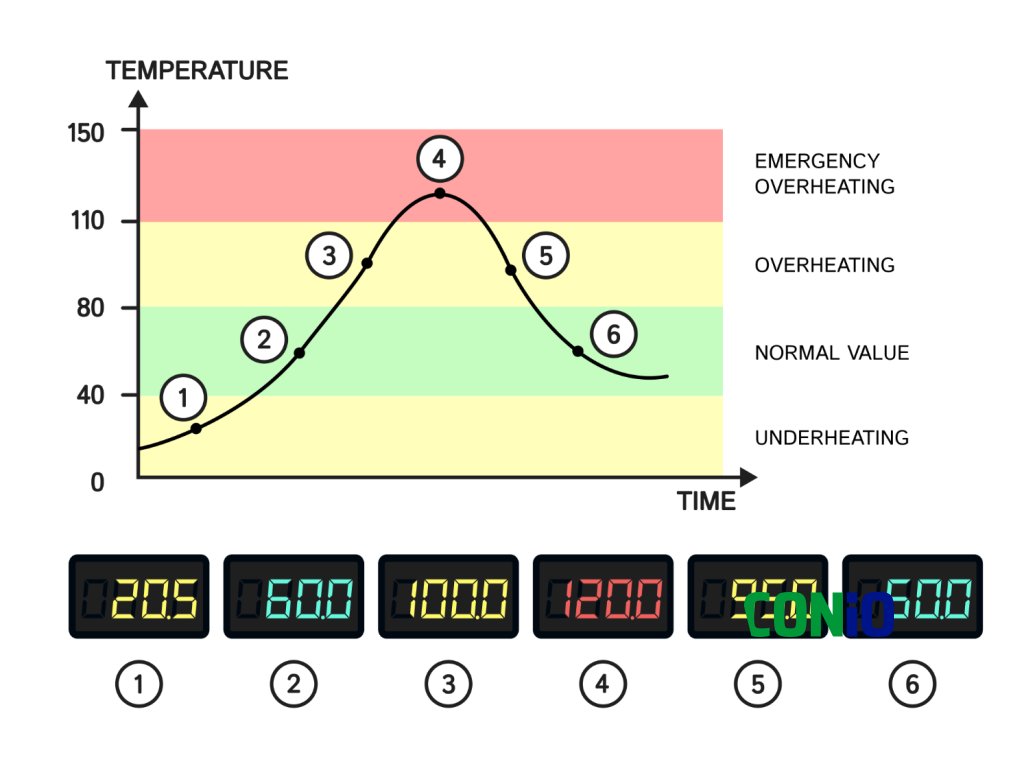

    • Nastavitelné zóny změny barev podle úrovně vstupního signálu.
    • Tlumení měřeného signálu (zpomalení načítání)
    • Blikání displeje (alarm) pro hodnoty signálu mimo nastavený standardní rozsah
    • Blikání je možno spouštět podle logiky: ohřev, chlazení, alarm mimo nastavené limity nebo alarm mezi nastavenými limity.
    • Programování pomocí tlačítek na těle displeje nebo přes MicroUSB pomocí software AKytecToolPro (ke stažení zdarma).
    • Rychlá instalace, pro montáž stačí standardní kruhový otvor 22,5 mm používaný pro běžné kontrolky/prvky rozvaděčů.
    • Ochrana heslem proti neoprávněné změně nastavení.

    Technická data

    Napájení 24 (10..30) VDC

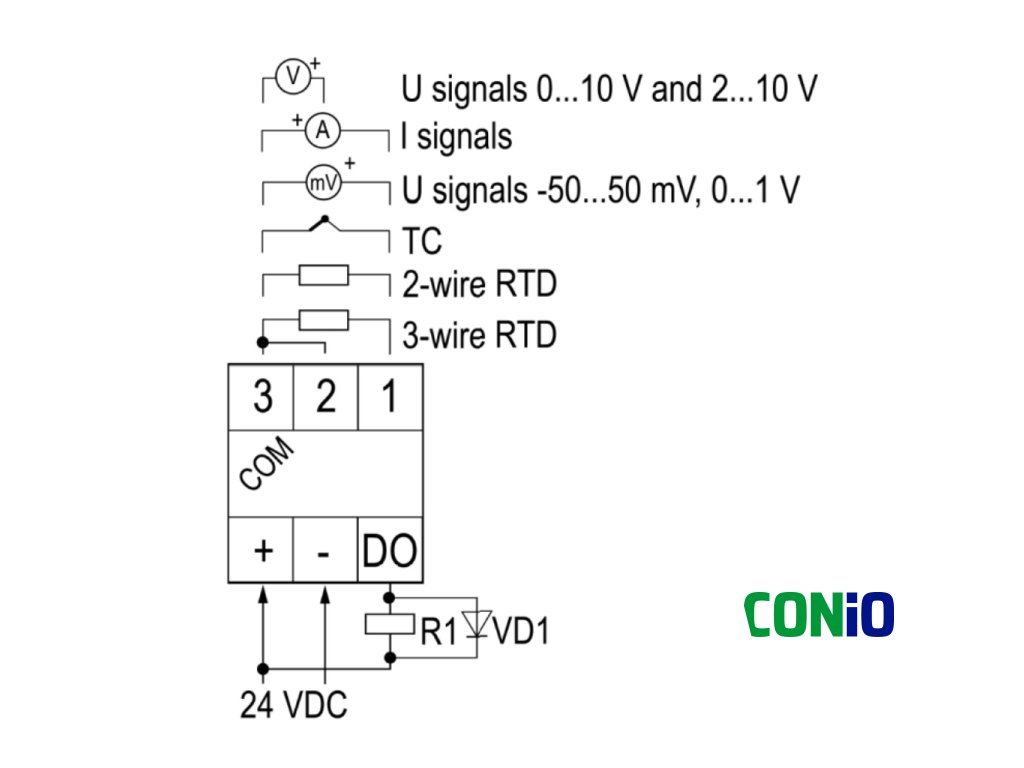

    Vstupní signál
    • U/I 0...5 mA, 0(4)...20 mA, 0(2)...10 V
    • RTD: 50/100/1000 Ω Cu, Pt, Ni, M, P
    • TC: B, J, K, N, R
    Počet vstupů 1
    Vlastní spotřeba max. 1 W
    Výstup NPN tranzistor
    Zatížitelnost 200 mA, 42 V DC
    Přesnost 0,2% + 1 digit
    Displej 4-místný, 7-segmentový LED
    Výška znaku 14mm
    Barva displeje červená / zelená / žlutá
    Vzorkování (bez tlumení) 1/s
    Krytí IP65 (displej) / IP20 (konektor)

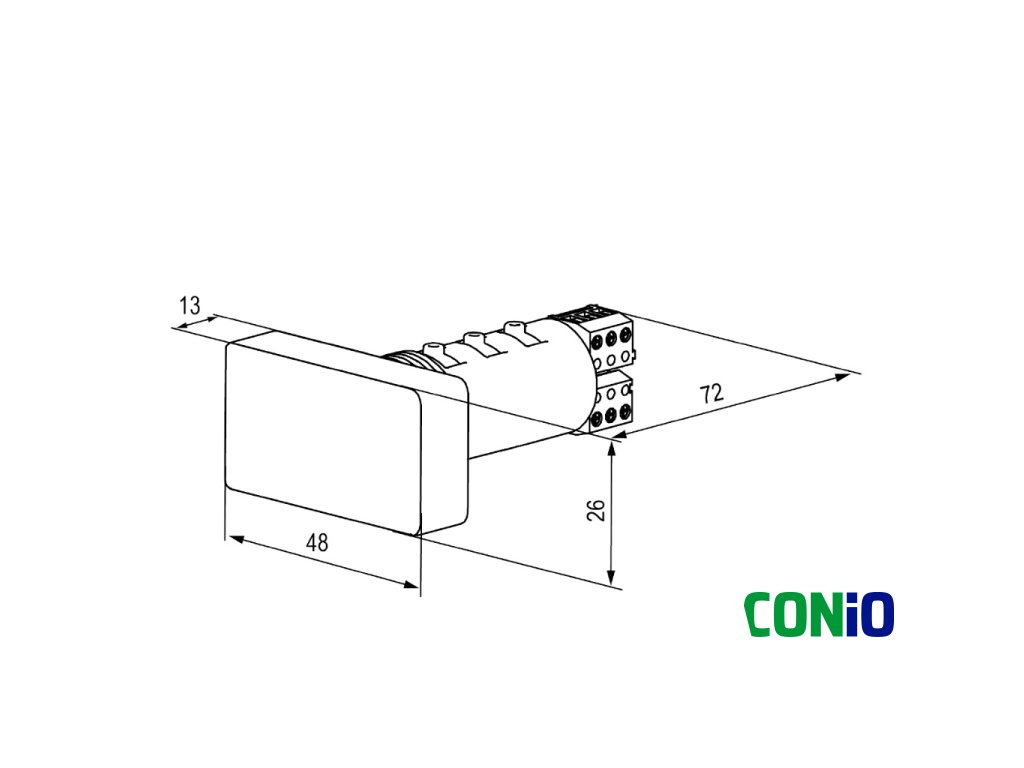

    Rozměry / Hmotnost 48x26x65 mm / 30 g
    Montážní otvor ∅ 22,5 mm
    Třída ochrany III
    Rozsah teplot -40…+60°C (pracovní) / -40…+80°C (skladování)
    Vlhkost vzduchu do 80% (nekondenzující)

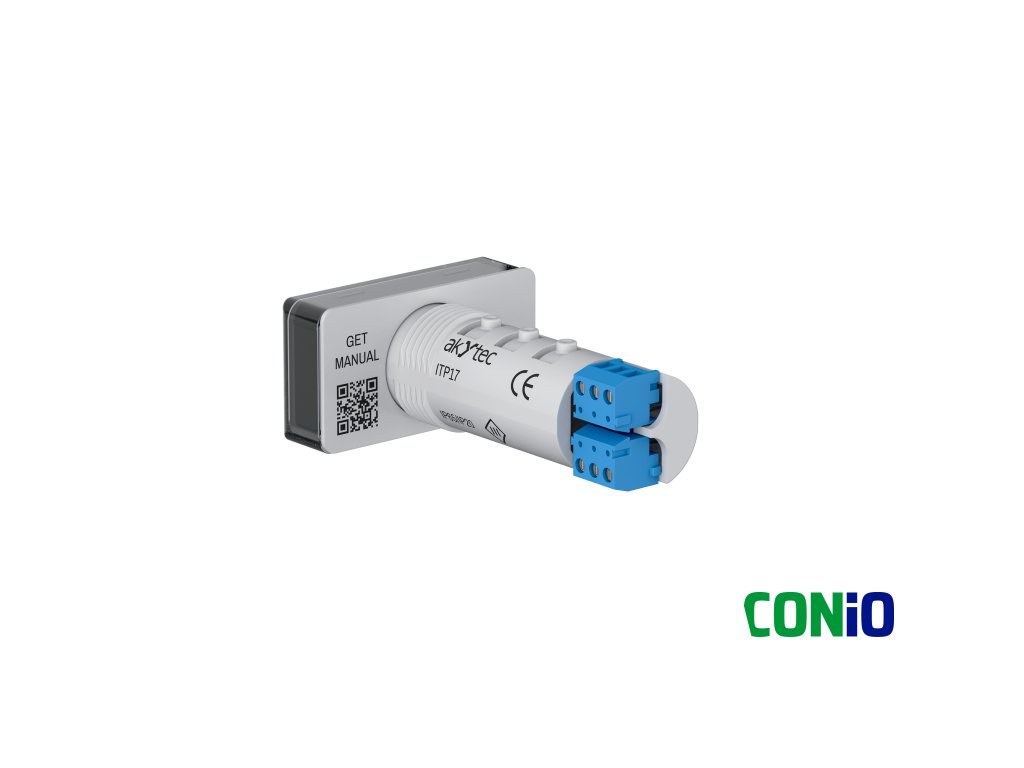

    Snadná instalace, univerzální použití

    Pro montáž tohoto zobrazovače je potřebný stejný standardní otvor 22,5 mm jako pro běžné signalizační a ovládací prvky rozváděčů. Kompaktní velikost ITP14 zajišťuje, že se dá použít i jako dodatečná zobrazovací jednotka pro obsluhu přímo v místě práce, a nebo jako součást komplexního vizualizačního systému.

    promo_itp.114.232_5



    Aktivní zobrazovač, napájený ze zdroje 24VDC, s digitálním výstupem NPN, vhodný také jako jednokanálový on/off kontrolér.

    ITP17 je všeobecně použitelný univerzální zobrazovač pro monitorování a řízení průmyslových a technologických procesů. Tento zobrazovač je vybaven analogovými vstupy pro proudový i napěťový signál (přičemž vždy využívá jen jeden z nich) a jedním digitálním výstupem NPN.

    Tento univerzální displej ITP17 je vhodný především pro jednoduchou a přesnou vizualizaci procesních hodnot měření různých veličin jako například tlaku, teploty, vlhkosti, průtoku, hladiny, objemu, vzdálenosti a podobně.
    Nejčastější je využíván v provoze jako jsou dodávky a zpracování čisté, průmyslové a odpadové vody, dodávky stlačeného vzduchu a plynů, výroba a dodávky tepla, tepelné zpracování surovin, materiálu a výrobků, ocelářský a těžební průmysl, potravinářství a zpracování zemědělský produktů, papírenský a dřevozpracující průmysl a mnoho dalších.

    Číselný rozsah zobrazení pokrývá všechny běžné průmyslové aplikace jako např. zobrazení: otáček, průtoku, tlaku, teploty, rychlosti, vzdálenosti, výšky hladiny či objemu nádrží. Lze jej použít jako pomocný zobrazovací displej pro vzdálená pracoviště nebo přímo na u procesu na dveřích rozvaděče. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.



     Konfigurační Software akYtec TOOL PRO je volně dostupný zde.



    Doplňkové parametry

    Kategorie: Univerzální zobrazovače
    Hmotnost: 0.08 kg
    ? Napájení: 24 VDC
    ? Barva: zelená - červená - žlutá
    ? Počet znaků: 4
    ? Výška znaku: 14 mm (čitelnost do 5m)
    ? Vstup: proudová smyčka, napěťová smyčka, teplotní čidla (RTD, TC...)
    ? Výstup: digitální výstup
    ? Způsob montáže: do panelu
    ? Montážní rozměr: kruhový otvor 22mm
    ? Typ vstupního signálu: 0-5 mA, 0(4)-20mA, 0(2)-10V, RTD, TC, Pyrometry
    ? Typ výstupního signálu: NPN tranzistor, 200 mA, 42 V DC
