Grafický sloupcový zobrazovač (bargraf), ITP15
Kód: 91854Detailní popis produktu
Snadná instalace, univerzální použití

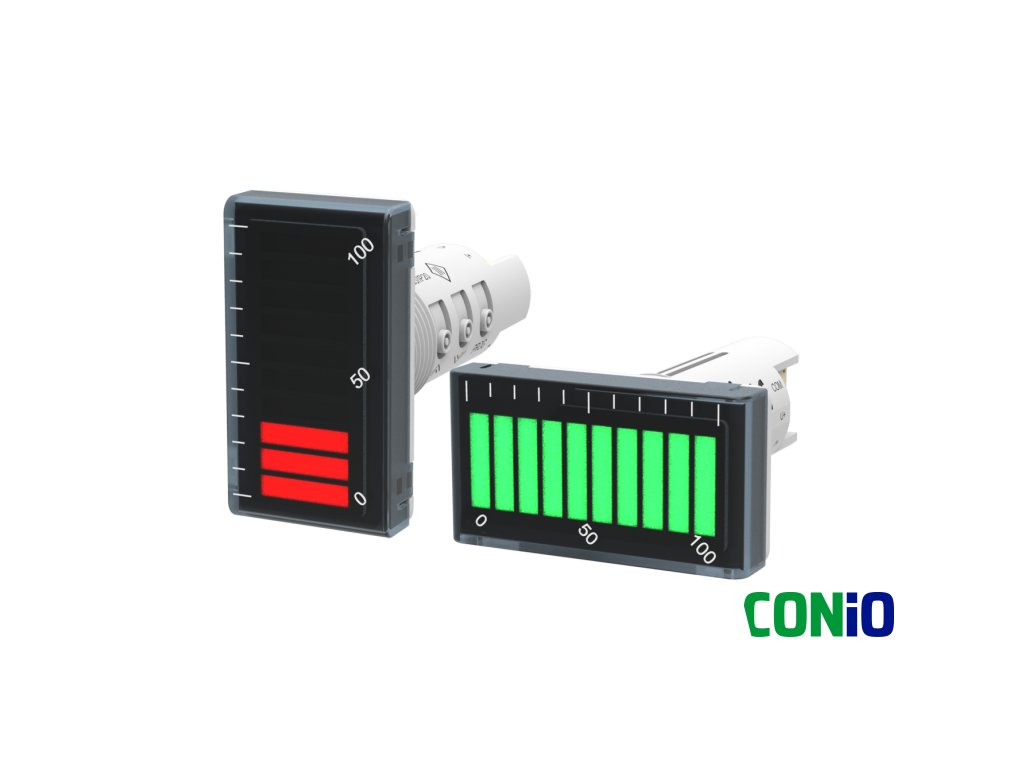

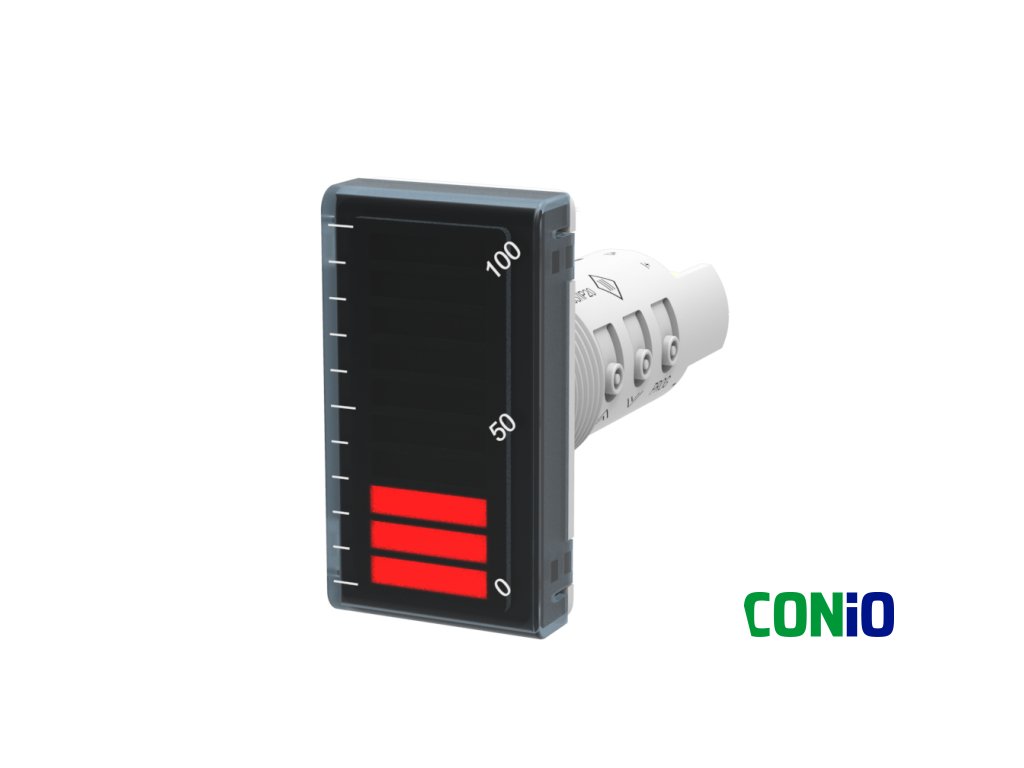

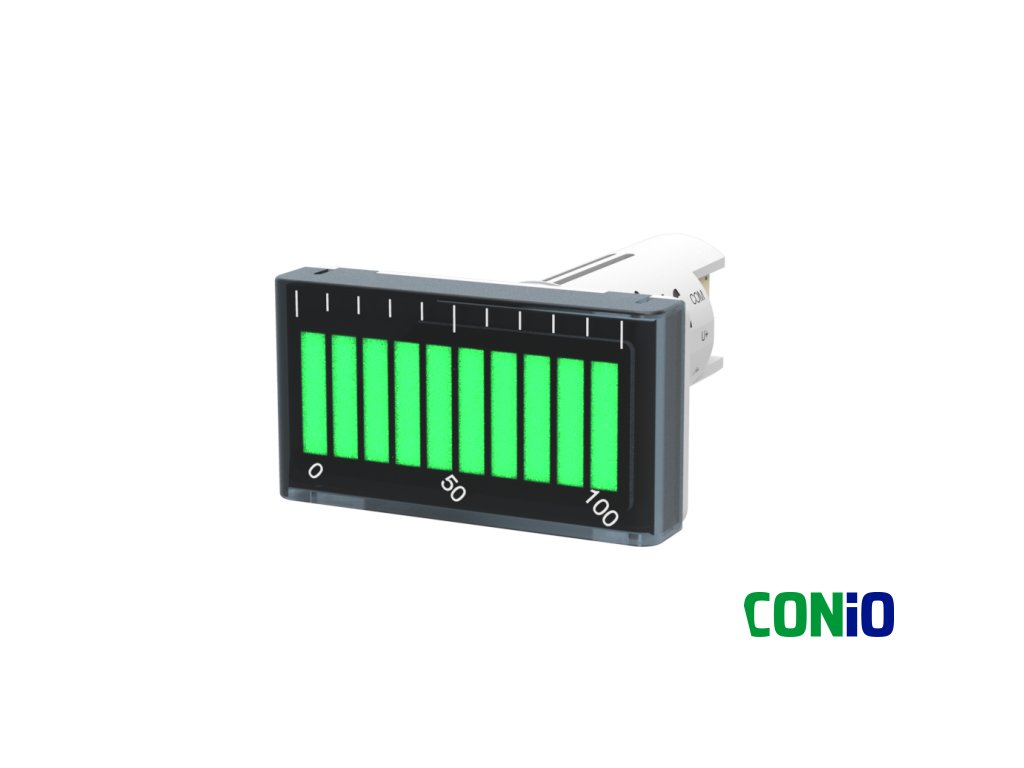

Díky válcovému tvaru montážní části může být ITP15 umístěn svisle nebo vodorovně beze změny montážního výřezu. Pro montáž tohoto zobrazovače je potřebný stejný standardní otvor 22,5 mm jako pro běžné signalizační a ovládací prvky rozváděčů.
Grafický sloupcový zobrazovač ITP15 - základní vlastnosti
- Zobrazení měřené hodnoty pomocí sloupcového grafu
- Rozsah zobrazení 0…100%
- 10 dvoubarevných pruhů (červená/zelená) po 10%
- Zobrazení analogového signálu 0-5 mA, 0(4)-20 mA, 0(2)-10 V
- Řízení procesu ON/OFF pomocí výstupu NPN
- Dva režimy blikání (pomalé/rychlé)
- Funkce alarmu (bliká) při překročení nastavených mezních hodnot
Technická data
| Napájení | 24 (10..30) VDC |
| Vstupní signál | 0-5 mA, 0(4)-20 mA, 0(2)-10 V |
| Vzorkování | 0,3 s |
| Počet vstupů | 1 |
| Vlastní spotřeba | max. 1 W |
| Impedance vstupu | 0-5 mA, 0(4)-20 mA ≤ 120 Ohm / 0(2)-10 V ≥ 250 kOhm |
| Výstup | NPN tranzistor |
| Zatížitelnost | 200 mA, 42 V DC |
| Bargraf | 10 dvoubarevných pruhů LED |
| Barva pruhu | Červená / Zelená |
| Rozlišení | 10 % |
| Krytí | IP65 (displej) / IP20 (konektor) |
| Rozměry / Hmotnost | 48x26x65 mm / 30 g |
| Montážní otvor | ∅ 22,5 mm |
| Třída ochrany | III |
| Rozsah teplot | -30…+70°C (pracovní) / -40…+80°C (skladování) |
| Vlhkost vzduchu | do 80% (nekondenzující) |
Slouží k vizualizaci analogového vstupního signálu do sloupcového grafu v rozsahu 0 - 100% s rozlišením po 10%. Vstupní signál může být napěťový 0(2)-10V nebo proudový 0(4)-20mA.
Rozsah zobrazení pokrývá všechny běžné průmyslové aplikace jako např. zobrazení: otáček, průtoku, tlaku, teploty, rychlosti, vzdálenosti, výšky hladiny či objemu nádrží. Lze jej použít jako pomocný zobrazovací displej pro vzdálená pracoviště nebo přímo na u procesu na dveřích rozvaděče.
Doplňkové parametry
| Kategorie: | Bargrafy |
|---|---|
| Hmotnost: | 0.08 kg |
| ? Napájení: | 24 VDC |
| ? Barva: | červená, zelená |
| ? Počet znaků: | 10 |
| ? Výška znaku: | 14 mm (čitelnost do 5m) |
| ? Vstup: | proudová smyčka, napěťová smyčka |
| ? Výstup: | digitální výstup |
| ? Způsob montáže: | do panelu |
| ? Montážní rozměr: | kruhový otvor 22mm |
| ? Typ vstupního signálu: | 0-5 mA, 0(4)-20mA, 0(2)-10V |
| ? Typ výstupního signálu: | NPN tranzistor, 200 mA, 42 V DC |
